На борту судна немає можливості викликати аварійну службу чи замовити терміновий ремонт «на завтра» — у відкритому морі екіпаж розраховує виключно на власні технічні ресурси та на надійність обладнання, встановленого ще на етапі будівництва чи останнього докового ремонту. Саме тому запобіжна арматура на суднах — і зокрема запобіжні клапани в системах стисненого повітря — підпадає під суттєво жорсткіші вимоги до надійності, ніж аналогічне обладнання на звичайному промисловому об’єкті на суходолі.
Суднові системи стисненого повітря виконують кілька критично важливих функцій: пуск головних та допоміжних двигунів, привід палубного обладнання, робота баластних систем. Кожна з цих систем працює в умовах, які значно жорсткіші за типове промислове застосування — постійна вібрація корпусу, перепади температур, солона волога атмосфера та обмежений доступ до обладнання для планового обслуговування в морі. Дізнатися більше про принципи підбору запобіжної арматури для систем стисненого повітря можна дізнатися більше на сайті компанії ПНЕВМАТ, де представлена окрема категорія запобіжних клапанів для промислового застосування.
Навіщо потрібні запобіжні клапани в суднових системах стисненого повітря
Пуск двигунів стисненим повітрям
На багатьох суднах, особливо з дизельними головними двигунами, запуск здійснюється за допомогою стисненого повітря високого тиску, що подається з балонів пускового повітря безпосередньо в циліндри двигуна. Тиск у таких системах може сягати десятків бар, а будь-яке перевищення розрахункового значення через несправність компресора чи редуктора створює ризик руйнування трубопроводів чи самих балонів пускового повітря — обладнання, розташованого в безпосередній близькості до машинного відділення, де перебуває екіпаж.
Пневматичні приводи палубного обладнання
Лебідки, крани, брашпилі та інше палубне обладнання на багатьох суднах приводяться в дію пневматичними системами — це рішення цінують за стійкість до вологого морського середовища, де електричне обладнання більш вразливе до корозії та коротких замикань. Нестабільний чи надлишковий тиск у таких системах загрожує не лише поломкою механізмів, а й прямою небезпекою для персоналу, який працює безпосередньо біля палубного обладнання під час вантажних операцій.
Баластні системи
Баластні системи, що відповідають за стійкість і осадку судна, також часто використовують стиснене повітря для керування клапанами та насосами. Перевищення розрахункового тиску в цій системі може призвести до пошкодження арматури та порушення керованості баластуванням — ситуації, яка в морі становить пряму загрозу безпеці судна.
Чому вимоги до суднової запобіжної арматури особливо жорсткі
Обмежений доступ для ремонту в морі
На відміну від берегового виробництва, де несправний клапан можна замінити протягом кількох годин, викликавши сервісну службу, судно в морі позбавлене такої можливості. Ремонт критичного обладнання часто доводиться відкладати до заходу в порт, а це може означати дні чи навіть тижні експлуатації системи з обмеженою надійністю резервних рішень. Тому запобіжна арматура на судні повинна витримувати весь міжсервісний інтервал без відмов, а не просто функціонувати «в середньому».
Ризик для екіпажу та вантажу
Аварія в системі стисненого повітря на судні — це не лише матеріальні збитки. Розрив трубопроводу високого тиску чи вибух балона пускового повітря може призвести до травмування членів екіпажу, пошкодження суміжного обладнання чи навіть виникнення пожежі на борту, де можливості для гасіння значно обмеженіші, ніж на суходолі. Ці ризики і визначають підвищені вимоги до якості та надійності запобіжної арматури суднових систем.
Постійні вібраційні та кліматичні навантаження
Судно перебуває в постійному русі — вібрація від роботи двигунів, хитавиця, перепади температур і вологості створюють умови експлуатації, значно жорсткіші за стаціонарне промислове виробництво. Запобіжний клапан, встановлений на судні, повинен зберігати точність спрацювання навіть за таких змінних умов протягом усього міжремонтного циклу.
Принцип роботи запобіжного клапана

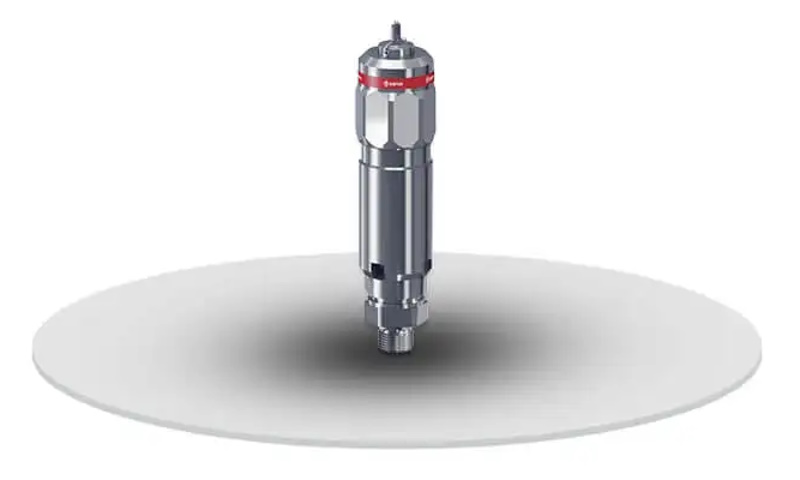

Запобіжний клапан — це пристрій прямої дії, який автоматично відкривається при досягненні тиском заданого граничного значення, скидаючи надлишок повітря в атмосферу чи у відвідну лінію, і закривається знову, щойно тиск повертається до безпечного рівня. Основою конструкції зазвичай є пружинний механізм, що утримує клапан закритим під розрахунковим навантаженням — коли тиск у системі перевищує це навантаження, клапан відкривається пропорційно до перевищення, забезпечуючи контрольований скид.
Ключові параметри, які визначають придатність клапана для конкретного застосування, включають тиск спрацювання (налаштування якого повинно точно відповідати розрахунковим параметрам системи), пропускну здатність (щоб клапан встигав скидати надлишковий тиск швидше, ніж він наростає) та матеріал виготовлення, стійкий до корозійного впливу морського середовища.
Морські сертифікаційні стандарти
Обладнання, встановлене на суднах, підлягає обов’язковій сертифікації відповідно до вимог класифікаційних товариств — організацій, які здійснюють технічний нагляд за безпекою суден протягом усього терміну експлуатації. Серед найвідоміших класифікаційних товариств — Lloyd’s Register (Великобританія), DNV (Норвегія-Германія, утворене злиттям Det Norske Veritas та Germanischer Lloyd), Bureau Veritas (Франція) та інші, кожне з яких має власний перелік вимог до випробувань і документального супроводу критичного обладнання, включно із запобіжною арматурою.
Для суднового запобіжного клапана сертифікація класифікаційного товариства підтверджує, що конкретна модель пройшла випробування на відповідність заявленим параметрам спрацювання, стійкість до вібрації та корозії, а виробник має відповідну систему контролю якості. Придбання клапана без такої сертифікації для встановлення на судні технічно неприпустиме — обладнання просто не пройде огляд класифікаційного товариства під час чергового освідчення судна. При підборі запобіжної арматури для суднового застосування варто окремо уточнювати в постачальника наявність відповідної морської сертифікації для конкретної моделі клапана.
Порівняння вимог до запобіжних клапанів: суднове проти берегового застосування
| Критерій | Запобіжний клапан для берегового виробництва | Запобіжний клапан для суднового застосування |
|---|---|---|
| Стійкість до вібрації | Стандартна | Підвищена, розрахована на постійні динамічні навантаження |
| Корозійна стійкість | Залежить від середовища виробництва | Обов’язково висока через солону вологу атмосферу |
| Доступність планового обслуговування | Регулярна, без обмежень | Обмежена термінами заходу в порт |
| Сертифікація | Загальнопромислові стандарти | Додаткова сертифікація класифікаційного товариства (Lloyd’s, DNV та подібні) |
| Наслідки відмови | Локальна аварія, зупинка виробництва | Ризик для життя екіпажу, безпеки судна та вантажу |
| Періодичність перевірки | Згідно з регламентом підприємства | Прив’язана до освідчень судна класифікаційним товариством |
Практичні рекомендації для підбору суднової запобіжної арматури
- Перевіряйте наявність морської сертифікації конкретної моделі клапана перед закупівлею — загальнопромислового сертифіката недостатньо для суднового застосування.
- Враховуйте специфіку конкретної системи — пускове повітря двигунів, палубна пневмоавтоматика та баластні системи можуть мати різні вимоги до тиску спрацювання й пропускної здатності клапанів.
- Плануйте періодичність перевірки відповідно до графіка освідчень судна, а не лише за загальними рекомендаціями виробника.
- Обирайте матеріали виконання, стійкі до морського середовища — корозійна стійкість критично важлива для довговічної роботи в умовах постійної вологості й солоного повітря.
- Ведіть документальний облік технічного стану арматури — це не лише вимога безпеки, а й обов’язкова умова для проходження чергових освідчень судна.
Висновок
Запобіжні клапани в суднових системах стисненого повітря виконують функцію останньої лінії захисту від аварійного перевищення тиску в системах, від яких напряму залежить пуск двигунів, робота палубного обладнання та керованість баластуванням судна. Обмежений доступ до ремонту в морі та прямий ризик для екіпажу й вантажу роблять вимоги до надійності такої арматури суттєво жорсткішими, ніж для берегового промислового обладнання, а обов’язкова сертифікація класифікаційних товариств — необхідною умовою легального встановлення клапана на борту. Грамотний підбір запобіжної арматури з урахуванням цих особливостей — це не формальна вимога, а практична гарантія безпеки судна протягом усього рейсу.
