Оплеточный радиочастотный кабель типа RG-213/U – коаксиальный провод с плетеным многожильным центральным проводником из медной проволоки. Это одно из самых популярных решений для передачи сигнала в линиях видеонаблюдения и радиосвязи, спутникового и эфирного телевиденья.
Структура кабеля
Используется медный кабель RG-213/U как соединитель между антенно-фидерными устройствами. Это улучшенный аналог электрокабеля РК-50-7-11. Ознакомиться детальнее с его характеристиками и заказать можно на сайте Selteq https://selteq.com.ua/ru/rg-213-u-koaksialnyj-kabel-mednyj-mnogozhilnyj-o10-mm-baraban-300-m/. Продается в барабанах стандартной длины – 500 м, но допустима резка на меньшую длину по запросу клиентов.

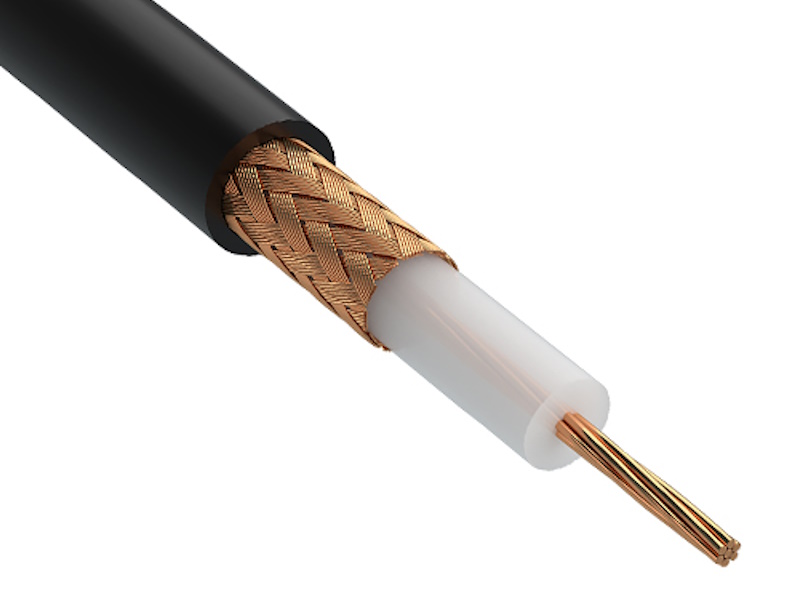

Конструкция простая:
- токопроводящая плетеная жила – медная многожильная проволока, диаметром 2,26 мм;
- внутренний диэлектрик – состоит из цельного полиэтилена, диаметр 7,24 мм с допустимым отклонением +/-0,13 мм;
- медная оплетка – является наружным экранирующим слоем, заполнена медью на 95%;
- внешняя защитная оболочка – изготовлена из линейного высококачественного полиэтилена черного цвета, диаметр – 10,3 мм.
10-миллиметровый диаметр позволят легко прокладывать линии в разных климатических условиях. Медный проводник обеспечивает минимальные потери сигнала и высокую проводимость. Импеданс в 50 Ом указывает на пригодность применения кабеля в СВЧ-устройствах.
Эксплуатационные характеристики
Технические особенности коаксиального провода RG-213/U:
- имеет антикоррозийную защиту;
- влагостойкий;
- устойчив к воздействию солевого тумана, огня, ультрафиолета;
- обладает термостойкостью;
- диапазон затухания составляет от 2.0 до 27.3 дБ/100 м при диапазоне частоты от 10 до 1000 МГц.
При слишком большой протяжности линий важно учитывать показатели снижения мощности, они негативно отражаются на качестве системы связи.
Применяется кабель RG-213/U в местах, где создаются кабельные сети высокой гибкости, как:
- прокладка линий вдоль закруглений;
- производство претерминированных транковых сборок, устойчивых к изменению формы и внешнему воздействию;
- транспортных средствах разных видов, где проложить жесткие провода проблематично.
Прокладывать RG-213/U кабель можно на открытом воздухе и в помещениях, он универсальный в использовании, выдерживает разные механические нагрузки и температурные колебания. Этот провод соответствует современным требованиям к продуктивности и качестве радиочастотных проводников.
