Виробнича лінія може виглядати бездоганно на папері, а під час складання раптово з'ясується, що циліндру бракує місця, фітинг впирається в раму, а клапан обрано з невідповідною різьбою. Знайома ситуація? Українські підприємства дедалі частіше модернізують обладнання своїми силами, і ціна подібних сюрпризів зростає разом зі складністю автоматизації. Якщо ви плануєте оновлення виробництва і хочете заздалегідь перевірити сумісність компонентів, то завітайте на сайт https://sprenergo.com.ua, де доступні технічні характеристики та 3D-моделі обладнання для проєктування пневматичних систем. Цифровий макет дає змогу виявити помилки ще до закупівлі, коли виправити їх набагато простіше, ніж переробляти вже змонтований вузел.
Чому креслень замало
Паперове креслення нікуди не зникло: воно, як і раніше, потрібне для розмірів, допусків і технічних вимог. Проблема починається, коли окремі креслення намагаються зібрати в єдину картину. На аркуші циліндр поміщається у відведений простір, розподільник нібито підходить, трубки проведені найкоротшим шляхом. А в реальності заважають кріпильні болти, сусідній привід або дверцята шафи, які повинні відкриватися для обслуговування. І все це виявляється не на екрані, а в цеху, де монтажники вже чекають на комплектуючі.
Особливо чутливі до таких помилок лінії з великою кількістю виконавчих механізмів. Один неправильно обраний габарит здатний потягнути за собою зміну кронштейнів, перестановку датчиків і повторне прокладання магістралей. Що перевіряють під час створення цифрової моделі:
- Габарити та робочі ходи. Корпус циліндра може поміщатися в конструкції, але висунутий штоком зіткнеться із захисним кожухом або сусіднім механізмом.
- Монтажні інтерфейси. Перевіряють міжосьові відстані, типи кріплення, діаметри отворів та розташування приєднувальних портів.
- Доступ для обслуговування. Потрібно залишити місце для заміни ущільнень, підключення трубок і демонтажу клапана без розбирання половини установки.
Є й менш очевидний момент: геометрична сумісність ще не означає функціональну. Навіть якщо всі деталі фізично стали на свої місця, необхідно окремо перевірити робочий тиск, витрату повітря, швидкість спрацьовування та навантаження. 3D-модель допомагає уникнути просторових конфліктів, а інженерний розрахунок підтверджує, що вузол дійсно впорається зі своїм завданням.
Складання без переробок
Коли пневмощит збирають за каталогами, фотографіями та розрізненими схемами, значна частина часу йде на уточнення. Чи підійде цей розподільник до обраної основи? Де опиняться порти після встановлення? Чи можна зняти котушку, не демонтуючи сусідній компонент? Начебто дрібниці, але саме з них складаються години роботи інженера та монтажника. За наявності точних CAD-моделей багато питань вирішуються ще на етапі компонування.
Робота з цифровими компонентами дає змогу заздалегідь підготувати вузол, перевірити взаємне розташування деталей і передати збірникам зрозумілу документацію. На практиці особливо корисні:
- Готова геометрія. Не потрібно вручну малювати корпус кожного циліндра та відновлювати розміри за зображенням у каталозі.
- Перевірка компонування. Інженер бачить, де перетинаються корпуси, кріплення, трубки та кабельні роз'єми.
- Єдине проєктне середовище. Моделі можна використовувати в загальній збірці машини, а не зберігати окремими файлами на комп'ютерах різних фахівців.
- Підготовка документації. За узгодженою цифровою збіркою простіше уточнювати розташування компонентів, точки кріплення та послідовність монтажу.
Скоротити підготовку та складання у два-три рази реально на окремих проєктах, особливо якщо раніше інженери багато часу витрачали на ручне моделювання та постійні переробки. Але це не універсальна гарантія: результат залежить від складності установки, якості вихідних даних та досвіду команди. Зате навіть одна попередня помилка з нестандартним кронштейном або переробкою пневмощита здатна виправдати витрати часу на цифрові проробки.
Точний підбір компонентів
У промисловій пневматиці недостатньо вибрати деталь за зовнішньою схожістю чи підходящим діаметром. Пневмоциліндр, розподільник і запірна арматура працюють як частини однієї системи, тому характеристики кожного елемента впливають на поведінку всієї лінії. Наприклад, циліндр може розвивати потрібне зусилля, але рухатися занадто повільно через недостатню пропускну здатність клапана. Або привід працюватиме нормально без навантаження, а при встановленні на реальний механізм почне збоїти. Такі речі краще прорахувати до замовлення.
Під час підбору обладнання для різних виробництв є свої особливості:
- Пневмоциліндри. Враховують діаметр поршня, хід штока, робочий тиск, тип кріплення та характер навантаження. Для швидкодіючого механізму також перевіряють швидкість та допустиму частоту циклів.
- Електромагнітні розподільники. Важливі схема розподілу потоків, пропускна здатність, напруга котушки, час перемикання та спосіб ручного керування, якщо воно передбачене.
- Запірна арматура. Перевіряють умовний прохід, допустимий тиск, матеріал корпусу, тип приєднання та сумісність із робочим середовищем.
- Фітинги та трубки. Діаметр трубки сам по собі мало про що говорить: потрібно враховувати приєднувальну різьбу, матеріал, температурний режим і необхідну витрату повітря.
У харчовому виробництві додатково дивляться на гігієнічні вимоги, можливість очищення та стійкість матеріалів до мийних засобів. У металообробці на перший план можуть вийти забрудненість повітря, вібрація, металевий пил та інтенсивність циклів. Тому однакові на вигляд компоненти не завжди взаємозамінні. А 3D-модель, якою б точною вона не була, не замінює перевірку паспортних характеристик і вимог конкретного технологічного процесу.
Навіщо потрібні CAD-моделі
Для проєктувальника готова тривимірна модель — не гарна картинка для презентації замовнику, а робочий інструмент. Вона дає змогу вбудувати компонент у загальну збірку, оцінити монтажний простір і підготувати компонування до того, як обладнання приїде на підприємство. На сайті SPRENERGO українським фахівцям доступні не лише характеристики продукції, а й готові 3D-моделі пневмоциліндрів та розподільників, які можна безплатно завантажити для проєктування. Це особливо зручно, коли потрібно швидко порівняти кілька варіантів і не витрачати час на створення геометрії з нуля.
Під час роботи з такими файлами варто:
- Перевірити версію моделі. Геометрія має відповідати конкретному виконанню виробу, а не просто схожій серії.
- Звірити приєднання. Різьба, монтажні отвори та розташування портів повинні збігатися з документацією виробника.
- Не перевантажувати збірку. Для загального компонування часто достатньо спрощених моделей без дрібних внутрішніх деталей, які лише збільшують розмір файлу.
- Враховувати пневматичну схему. CAD показує фізичне розташування обладнання, але логіку керування, послідовність перемикань і поведінку при відмовах перевіряють окремо.

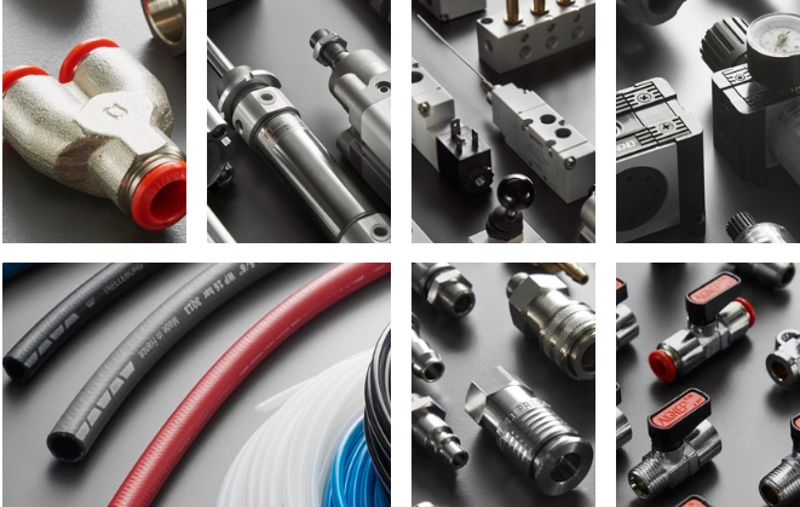

Каталог SPRENERGO охоплює не лише циліндри та розподільники. У ньому представлені блоки підготовки повітря, фільтри, осушувачі, фітинги, перехідники, шланги, швидкороз'ємні з'єднання, кульові крани, електромагнітні клапани, вакуумна техніка та інші комплектуючі. Серед представлених виробників — Aignep, Tork, AZ Pneumatica, ContiTech та Gapex. Коли інженер обирає компоненти з такого асортименту, корисно одразу уточнювати доступність потрібного виконання та документації: красиву модель не можна встановити на верстат замість реально поставленої деталі.
Цифровий двійник промислової пневматичної лінії
3D-проєктування допомагає перенести значну частину інженерної роботи з цеху в цифрове середовище, де помилки коштують дешевше і не затримують монтаж. Для українських підприємств це практичний спосіб скоротити простої під час модернізації, узгодити дії проєктувальників і збірників та точніше планувати закупівлі. Починати краще з критичних вузлів, де багато приводів, обмежений простір або ціна переробки особливо висока. А безплатні CAD-моделі зі sprenergo.com.ua дають можливість перевірити компонування заздалегідь — за умови, що геометрія, характеристики та виконання обладнання дійсно відповідають проєкту.
