Робота з кріогенними середовищами та срідженими газами потребує не лише теоретичних знань, а й розуміння того, як окремі вузли забезпечують живучість усієї системи. У сучасній промисловості запобіжний кріогенний клапан є тим критичним елементом, який відділяє штатну роботу обладнання від техногенної аварії. Компанія Кріо Інтер Трейдінг, як провідний розробник комплексних рішень у газовій та кріогенній індустрії, інтегрує ці компоненти у складні системи: від теплообмінного обладнання до спеціалізованих зарядних станцій.
Двоступеневий захист
Сучасні системи наповнення кріогенними середовищами все рідше сприймаються як набір розрізнених вузлів. При роботі з рідким діоксидом вуглецю кожна операція — від відбору продукту до заповнення балона вогнегасника — є частиною єдиного кріогенного контуру. Саме тут проявляється цінність двоступеневого захисту, реалізованого в рішеннях Кріо Інтер Трейдінг.
В основі концепції лежить принцип розподілу ризиків.
Спочатку навантаження приймає автоматика, а у разі її відмови або запізнення в роботу вступає суто механічний елемент, що не залежить від електроживлення, програмних алгоритмів та людського фактора.
Ключові елементи першого рівня:
- електроконтактний манометр, що контролює робочий тиск;
- система відключення електродвигуна насоса;
- захист від перевантаження силової частини.
Фінальний рівень захисту:
- кріогенний запобіжний клапан;
- механічне скидання надлишкового тиску;
- стабілізація контуру при різкому фазовому переході CO₂.
Інтеграція кріоциліндрів

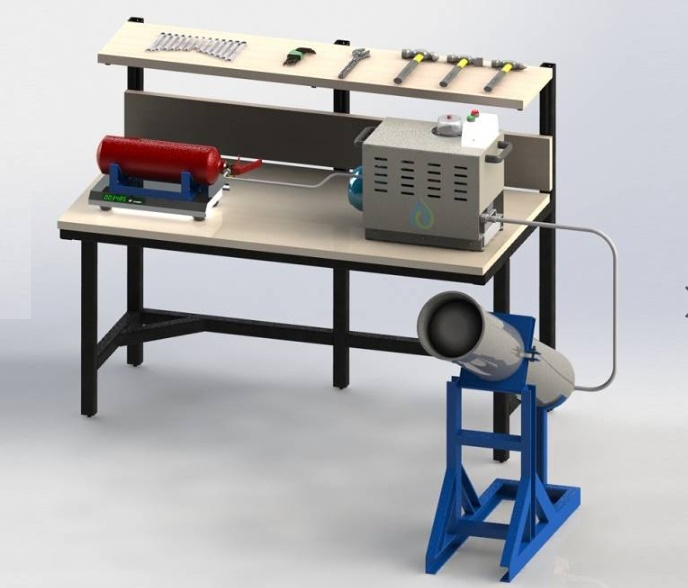

Використання стандартного 40-літрового балона з вуглекислим газом залишається базовим рішенням для заправки вогнегасників ВВ-2…ВВ-25. Однак при переході до заправки ВВ-40 та ВВ-80 система неминуче ускладнюється. Підключення стаціонарної ємності або кріоциліндра перетворює зарядну станцію на повноцінний елемент кріогенної інфраструктури. Такий контур має низку особливостей:
- висока щільність рідкого діоксиду вуглецю;
- чутливість до температурних коливань;
- ризик лавиноподібного зростання тиску при локальному нагріванні.
Запобіжний кріогенний клапан у цій схемі перестає бути допоміжною арматурою. Він стає обов'язковим компонентом, що забезпечує безпечний зв'язок між джерелом продукту та насосним блоком СНУ.
Аварійний тиск
Рідкий діоксид вуглецю відрізняється вкрай різким розширенням при переході в газову фазу. Навіть незначне підвищення температури в замкнутій ділянці трубопроводу здатне викликати стрибок тиску, що перевищує розрахункові значення обладнання.
Основні причини аварійного тиску:
- нагрівання трубопроводів при зупиненому потоці;
- перекриття лінії при працюючому насосі;
- некоректне вагове дозування;
- людський фактор при ручному управлінні.
Автоматика здатна реагувати лише в межах заданих сценаріїв. Кріогенний запобіжний клапан працює інакше — він реагує на фізичний факт перевищення тиску, відкриваючись незалежно від стану системи управління.
Автоматика та скидання
У зарядних станціях вуглекислотних вогнегасників реалізована логіка пріоритетів безпеки. Електроконтактний манометр першим фіксує перевищення допустимого тиску та подає команду на відключення насоса. Це дозволяє уникнути подальшого нагнітання рідини в контур. Якщо ж тиск продовжує зростати, вступає в дію другий рубіж. Механічне скидання через запобіжний клапан:
- не потребує живлення;
- не залежить від стану контакторів;
- працює навіть при повній відмові електроніки.
Саме тому при роботі з кріогенними середовищами неприпустимо покладатися виключно на автоматику. Механічний елемент залишається останньою гарантією збереження обладнання та персоналу.
Насосні блоки СНУ
Насосний блок СНУ-2-25/7,3, що застосовується в зарядних станціях, спроектований з урахуванням кріогенних навантажень та особливостей рідкого CO₂. Конструкція виключає потрапляння мастила в балон, що заправляється, що особливо важливо для пожежогасних систем.
Ключові переваги насосних блоків:
- стабільна подача при низьких температурах;
- сумісність із ваговим дозуванням;
- інтеграція з ЕКМ та запобіжними клапанами;
- можливість ручного та автоматичного режиму.
У поєднанні з нержавіючими рукавами високого тиску та електронними вагами насосний блок стає центральним елементом безпечної заправки вогнегасників усіх типорозмірів.
Зв'язок із пожежогасінням
Синергія безпеки проявляється в тому, що кріогенна арматура безпосередньо впливає на надійність засобів пожежогасіння. Помилка на етапі заправки може призвести не тільки до аварії на станції, а й до відмови вогнегасника у критичний момент. Єдиний кріогенний контур, що включає:
- джерело CO₂;
- насосний блок;
- трубопроводи;
- запобіжний клапан,
забезпечує контрольоване та безпечне наповнення балонів з точним ваговим дозуванням. Це перетворює зарядну станцію з допоміжного агрегату на елемент системи загальної промислової безпеки.
Стандарти безпеки Кріо Інтер Трейдінг
Кріо Інтер Трейдінг розглядає запобіжний кріогенний клапан не як опцію, а як обов'язковий елемент будь-якої системи наповнення. Комплексний підхід дозволяє мінімізувати ризики при роботі з рідким діоксидом вуглецю та забезпечити стабільну експлуатацію обладнання. Інженерні рішення компанії орієнтовані на реальні сценарії аварій, а не лише на нормативні вимоги. Саме тому двоступеневий захист стає стандартом, а не компромісом. Такий підхід формує довіру до обладнання протягом усього терміну його служби.
